      ModellStw 9 - ILTIS

Digitale Modellbahnsteuerung nach Schweizer Vorbild

ILTIS

ist

im

Prinzip

gar

kein

Stellwerk

im

üblichen

Sinn,

sondern

eine

grafische

Bedienoberfläche

für

die

Bedienung

von

elektronischen

Stellwerken



und

Gleisbildstellwerken

aller

Art,

welches

beim

Vorbild

ebenfalls

unter

Windows

betrieben

wird.

ILTIS

ist

deshalb

das

ideale

Arbeitsmittel

für

die

Steuerung

und

Überwachung

des

Zugverkehrs

in

den

Betriebszentralen,

welche

sich

zur

Zeit

im

Aufbau

befinden.

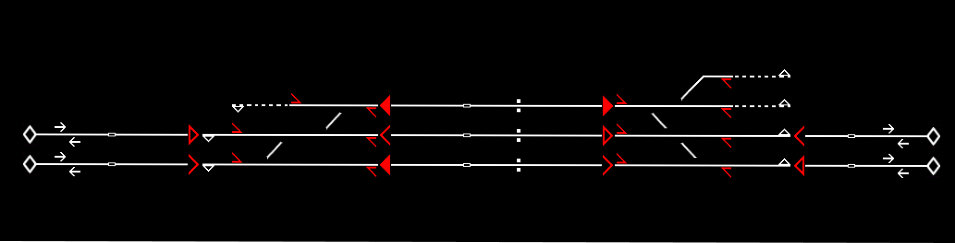

Das

ILTIS-Gleisbild,

welches

durch

ModellStellwerk

auf

dem

Bildschirm

dargestellt

wird,

setzt

sich

vorbildgerecht



aus

Symbolen

im

Format

32

x

32

Pixeln

zusammen.

Die

benötigten

Symbole

werden

in

der

Projektierungsphase

mit

der

Maus

aus

einer

Toolbox

zum

gewünschten

Gleisbild

zusammengeklickt

und

mit

den

Signal-,

Weichen-

und

Blocknummern ergänzt.

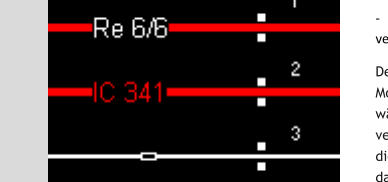

Die Bedienung erfolgt mit der Maus.  Die Fahrstrassen durch Betätigung der Start- und Zieltaste nacheinander hergestellt. Danach übernimmt die Software die Herstellung, Sicherung  und Auflösung der Fahrstrasse sowie die vorbildgerechte Anzeige am Bildschirm. Hilfs- und Nottasten wie beim Domino 67-Stellpultes sind nicht vorhanden, die erforderlichen Funktionen werden durch einen Rechtsklick  mit der Maus in einem Menü zur Auswahl angezeigt.  Die Anzeige des Gleisbildes erfolgt auf schwarzem Hintergrund: - weisse Gleissymbole, sofern die Gleise nicht belegt sind - rote Symbole in belegten Gleisabschnitten - grüne Symbole wenn eine Zugfahrstrasse eingestellt ist - blaue Symbole, wenn eine Rangierfahrstrasse eingestellt ist - Hauptsignale werden rot (Halt) oder grün (Fahrt) in Form eines grossen Pfeils            angezeigt - Zwergsingale werden rot (Halt) oder grün (Fahrt) in Form eines kleinen Pfeils            angezeigt. - Farbige Punkte beim Weichensymbol  zeigen an, ob eine Weiche verschlossen oder nicht verschlossen ist (blau = Fahrwegverschluss einer Fahrstrasse, orange = Schutzverschluss) Den   holländischen   Ingenieur   Ronald   Helder   aus   Papendrecht   störte   es,   dass   Loks   und Wagenmaterial   für   die   Modellbahn   in   neuerer   Zeit   bis   auf   den   Zehntelsmillimeter   genau nachgebaut     wurden,     während     dem     die     vorbildgetreue     Modellbahnsteuerung     im Digitalzeitalter    stark    vernachlässigt    wurde.    Er    begann    schon    vor    Jahren    mit    der Entwicklung   einer   Software,   die   es   erlaubte,   das   Spurplanstellwerk   SpDrS60   der   Firma Siemens   auf   einem   Bildschirm   darzustellen   und   damit   auch   die   Modellbahn   digital   zu steuern.   Das   gesteckte   Ziel,   mit   vernünftigem   Aufwand   die   wichtigsten   Funktionen   des Siemens   SpDrS60   nachzubilden,   wurde   mit   der   Software   ModellStw   7.0   im   Jahr   2012 erreicht   und   kann   mit   fast   allen   gängigen   Digitalzentralen   für   den   2-   und   3-Leiter-Betrieb eingesetzt    werden.    In    der    Folge    wurde    die    Software    wesentlich    erweitert,    um    die Darstellung    und    Steuerung    von    elektronischen    Stellwerken    (eStw)    der    DB    auf    dem Bildschirm zu ermöglichen.  Auf   Grund   der   Nachfrage   aus   der   Schweiz   konnte   mit   Herrn   Helder   vereinbart   werden,   die Software   nach   Schweizer   Vorbild   anzupassen. Auf   Basis   des   SpDrS60    wurde   das   Domino   67   in   wenigen   Monaten   entwickelt.   Dieses   ist   an   den   blassgrünen   Domino-Plättchen   und   den links    aufgestellten    Signalen    nach    SBB-Vorbild    sehr    gut    erkenntbar.    Ein    absolutes      Spitzenprodukt    der    Modellbahntechnik!    Damit    aber    nicht    genug,    auch    die    grafische Bedienoberfläche     für     elektronische     Stellwerke     und     Fernsteuerung     von     Domino- Stellwerken, genannt ILTIS, entstand gleichzeitig, so quasi als Zugabe. ModellStw   ist   ein   absolutes   Spitzenprodukt   der   Modellbahntechnik,   Sie   werden   begeistert sein.   Klicken   Sie   links   auf   die   einzelnen   Symbole,   um   ILTIS   von   ModellStw   9   näher   kennen zu lernen.
